उत्पत्ति के प्लेसचीन
-
ब्रांड नामHOWOSTAR
-
मॉडल संख्याHowo tansmission assy HW19712
-
न्यूनतम आदेश मात्रा1
-
पैकेजिंग विवरणलकड़ी का क्रेड

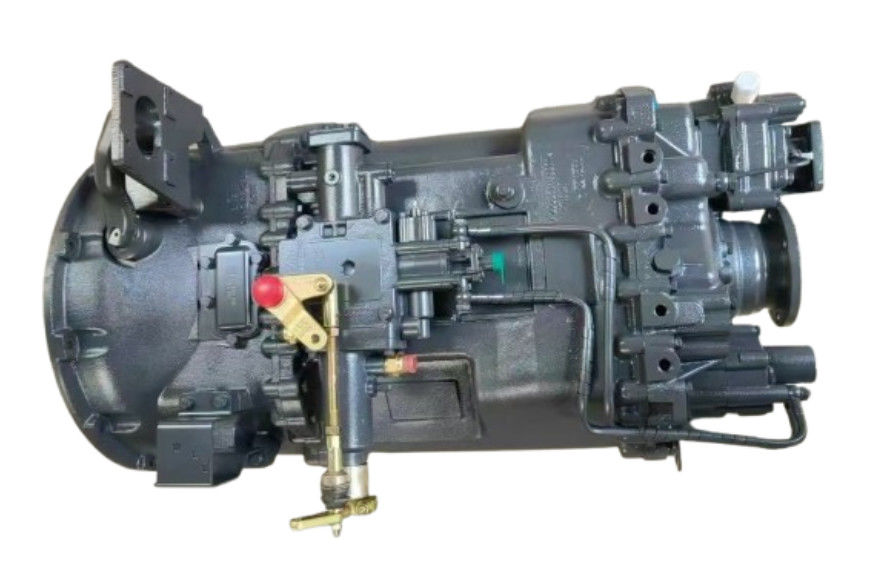

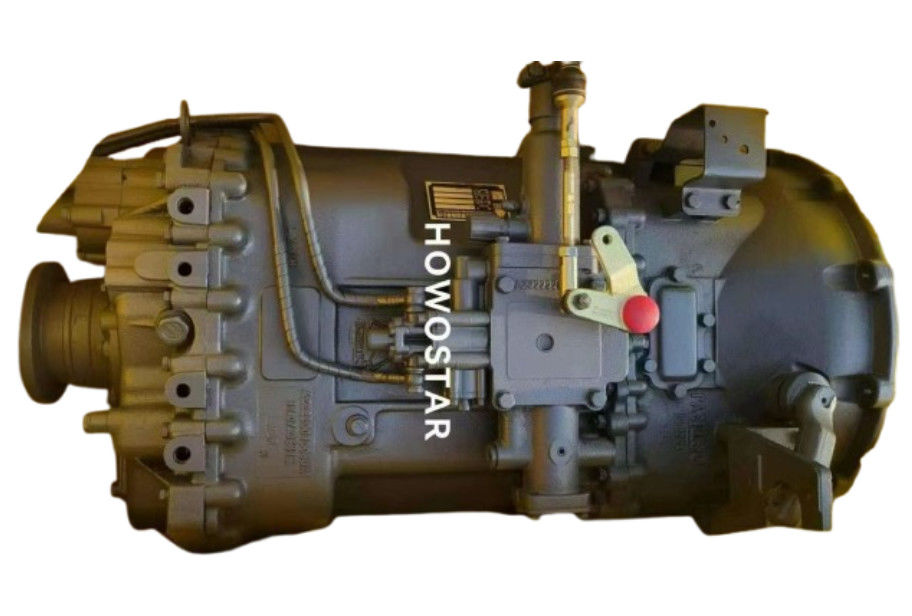

HOWO ट्रांसमिशन Assy HW19712
HW19712 ट्रांसमिशन असेंबली के कार्य और अनुप्रयोग
HW19712 ट्रांसमिशन असेंबली, चीन नेशनल हैवी ड्यूटी ट्रक ग्रुप (CNHTC) द्वारा विकसित 12 स्पीड मैनुअल गियरबॉक्स, भारी शुल्क वाले वाणिज्यिक वाहनों के लिए डिज़ाइन किया गया है,अनुकूलित बिजली वितरण प्रदान करना, स्थायित्व और विभिन्न परिचालन परिदृश्यों में अनुकूलन क्षमता। इसके मुख्य कार्य और अनुप्रयोग निम्नलिखित हैंः
1अनुकूली शक्ति संचरण के लिए बहु-गियर विन्यास
• 12 आगे + 2 पीछे गियरः HW19712 में 12 आगे गियर और 2 पीछे गियर हैं, जो भारी भार, खड़ी ढलानों और राजमार्ग क्रूजिंग के लिए सटीक टॉर्क और गति समायोजन को सक्षम करते हैं।
उदाहरण: कम गियर (1 ′′6) ऑफ-रोड या निर्माण उपयोग के लिए उच्च टोक़ प्रदान करते हैं, जबकि उच्च गियर (7 ′′12) राजमार्ग परिवहन के दौरान ईंधन दक्षता में सुधार करते हैं।
• अधिकतम इनपुट टॉर्कः अत्यधिक भार के तहत विश्वसनीयता सुनिश्चित करने के लिए 1900 N · m (2100 N · m HW19712C / CL वेरिएंट के लिए) तक संभालता है।
2. भारी शुल्क उपयोग के लिए मजबूत संरचनात्मक डिजाइन
• दो खंडों का लेआउटः इसमें मुख्य बॉक्स (6 गियर आगे) और सहायक बॉक्स (2 गियर) शामिल हैं, जो 12 गियर आगे बनाने के लिए संयुक्त हैं।
• दोहरे काउंटरशाफ्ट तंत्र: मुख्य बॉक्स में 180° के अंतर पर दो काउंटरशाफ्ट का उपयोग किया जाता है, जिससे प्रत्येक शाफ्ट पर टॉर्क लोड कम होता है और अक्षीय लंबाई कम होती है।
• प्लैनेटरी गियर रिडक्शन: सहायक बॉक्स में उच्च टोक़ ट्रांसमिशन, कॉम्पैक्ट डिजाइन और विस्तारित सेवा जीवन के लिए प्लैनेटरी गियर सिस्टम का उपयोग किया जाता है।
3उन्नत गियर शिफ्टिंग तंत्र
• स्लाइडिंग आस्तीन सिंक्रनाइज़ेशनः शिफ्ट 35° कॉपर कोणों के साथ स्लाइडिंग आस्तीन के माध्यम से निष्पादित की जाती है, जिससे संलग्नता के दौरान स्वचालित केंद्र और सिंक्रनाइज़ेशन की अनुमति मिलती है।
• मैनुअल मुख्य बॉक्स + वायवीय सहायक बॉक्सः मुख्य बॉक्स को मैन्युअल रूप से स्थानांतरित किया जाता है, जबकि सहायक बॉक्स निर्बाध उच्च / निम्न सीमा स्विचिंग के लिए वायवीय नियंत्रण का उपयोग करता है।
4भार वितरण और तनाव में कमी
• फ्लोटिंग मुख्य शाफ्ट: मुख्य शाफ्ट फ्लोटिंग स्थिति में काम करता है, रेडियल बलों को समान रूप से वितरित करता है और पारंपरिक सुई असर को समाप्त करता है, इस प्रकार पहनने और विश्वसनीयता में सुधार होता है।
• अनुकूलित गियर मेशिंगः "दांत संरेखण" गियर को ठीक से संलग्न करने, शोर और कंपन को कम करने सुनिश्चित करता है।
5कुशल स्नेहन प्रणाली
• मजबूर + स्प्लैश स्नेहनः महत्वपूर्ण घटकों (जैसे, सिंक्रनाइज़र, बीयरिंग) के मजबूर स्नेहन के लिए एक उच्च प्रवाह पंप को गियर के लिए स्प्लैश स्नेहन के साथ जोड़ता है।
• एकीकृत तेल फ़िल्टर: तेल की स्वच्छता बनाए रखता है, ट्रांसमिशन जीवन को बढ़ाता है।
6पावर टेक-ऑफ (पीटीओ) संगतता
• रियर पीटीओ इंटीग्रेशनः सहायक उपकरण (जैसे हाइड्रोलिक पंप, क्रेन) के लिए वैकल्पिक पीटीओ (जैसे, एचडब्ल्यू 50, एचडब्ल्यू 70) का समर्थन करता है, जबरदस्ती स्नेहन अतिरिक्त तेल की आवश्यकता को समाप्त करता है।
7. हल्के और कॉम्पैक्ट डिजाइन
• एल्यूमीनियम मिश्र धातु विकल्पः वैकल्पिक एल्यूमीनियम आवास इस्पात की तुलना में 15% तक वजन कम करता है, ईंधन की अर्थव्यवस्था और पेलोड क्षमता में सुधार करता है।
HW19712 ट्रांसमिशन असेंबली के लिए मुख्य विनिर्देश
पैरामीटर विवरण
मॉडल HW19712 (मानक), HW19712C/CL (उच्च टोक़)
गियर कॉन्फ़िगरेशन 12F + 2R
अधिकतम इनपुट टॉर्क 1900 N·m (मानक), 2100 N·m (सी/सीएल)
नामित गति 2600 आरपीएम
वजन 357 किलोग्राम (मानक), 392 किलोग्राम (C/CL)
तेल क्षमता 13.14.5 लीटर
कुल लंबाई 915 मिमी
हेडगियर अनुपात 11.8 (मानक), 15.01 (वैकल्पिक)
औद्योगिक अनुप्रयोग
• रसद और परिवहन: लंबी दूरी के ट्रकों को 12 स्पीड रेंज और ईंधन की दक्षता का लाभ मिलता है।
• निर्माण और खनन: डंप ट्रकों और खुदाई मशीनों का उपयोग असमान इलाकों में उच्च टोक़ और स्थायित्व का लाभ उठाने के लिए किया जाता है।
• विशेष वाहनः अग्निशमन ट्रकों, सीमेंट मिक्सर और सैन्य वाहनों में सहायक प्रणालियों के लिए पीटीओ संगतता का उपयोग किया जाता है।
एचडब्ल्यू19712 ट्रांसमिशन यूनिट अपनी बहु-गियर अनुकूलन क्षमता, मजबूत निर्माण और कुशल स्नेहन के लिए बाहर खड़ा है, जो इसे भारी शुल्क वाणिज्यिक वाहन इंजीनियरिंग का आधारशिला बनाता है।पीटीओ और वैकल्पिक एल्यूमीनियम आवास के साथ इसकी संगतता उद्योगों में इसकी बहुमुखी प्रतिभा को और बढ़ाती है.
